1--Comment câbler le relais en tant que bouton d'activation
Le relais automobile universel de style Bosch est une unité polyvalente capable de piloter plusieurs composants. Cette unité se vend pour un nominal de 3 à 5 dollars et est présent dans presque tous les véhicules vendus aujourd'hui. Plus les composants trouvés dans les automobiles aujourd'hui sont pilotés par des relais dans un d'une façon ou d'une autre.
Il existe deux manières de connecter un relais de manière normale : la première consiste à alimentation électrique et l'autre est de fournir une masse. Cependant, il y a d'autres façons ingénieuses de connecter un relais et de le faire fonctionner choses merveilleuses. Ici, nous allons vous montrer comment connecter un relais pour agir comme un tour complet sur le bouton-poussoir. Cette caractéristique est une application particulière des transistors, qui sont utilisés pour agir comme un circuit de mise sous tension.
Les applications de ce type de raccordement ou de câblage du relais sont sans fin. Vous pouvez l'utiliser pour piloter un ensemble de lumières sur votre camion, On Off électrique, ventilateur de refroidissement et même un solénoïde d'oxyde nitreux sur votre voiture de course. Cet arrangement de relais peut être utilisé avec n'importe quelle charge stable. Voici comment fais-le :
Le relais de type Bosch a 5 bornes. Il a les terminaux 85 et 86, qui sont connectés à la bobine de pilote de relais. Cette bobine génère champ magnétique pour activer les contacts à courant élevé. Ensuite, vous avez bornes 87 et 87a, qui est normalement allumée et commutée Terminal. Enfin, il y a le terminal 30, qui peut être connecté soit la charge ou la source d'alimentation ou la terre.
Pour connecter le relais en tant qu'interrupteur On Off, procédez comme suit.
Avant de continuer, voici une mise en garde importante. Le relais peut être câblé dans un bouton de mise hors tension ou un bouton de mise à la terre. Une autre façon de contrôler les composants sans relais est par PWM ou Modulation de largeur d'impulsion.

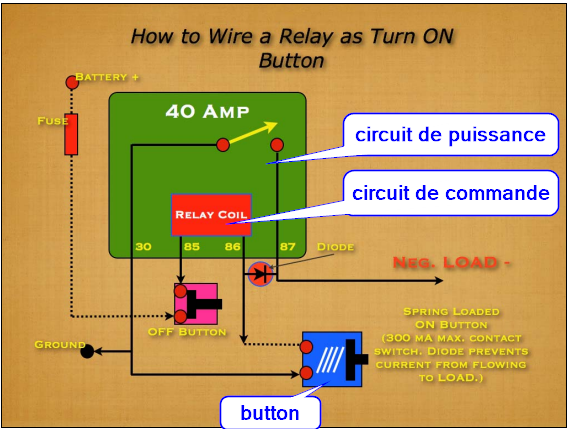

Pour fournir une puissance de sortie, connectez la borne 30 au plus de la batterie, et connecter la borne 85 à la masse du bouton Off. En coupant la mise à la terre à cette borne, vous pourrez désactiver l'ensemble du circuit. Ensuite, connectez les bornes 86 et 87 ensemble. La sortie de la borne 87, qui est une batterie positive ou 12,6 volts, s'alimentera automatiquement à la borne 86. Dans en d'autres termes, le relais lui-même va être auto-activé. C'est la raison d'utiliser un interrupteur de coupure de circuit à la borne 85 pour éteindre la bobine et ainsi, éteignant tout le circuit.
En revanche, si vous avez besoin d'un bouton On câble en sortie de masse, puis procédez comme suit. Relier la borne 30 à la masse et connecter batterie plus à la borne 85, par l'intermédiaire d'un interrupteur de coupure de circuit. C'est un Normalement On a interrupteur qui coupe la continuité lorsqu'il est pressé. Ensuite, connecter les bornes 86 et 87 ensemble. Celui-ci deviendra alors le relais sorti au sol.
Ce que nous avons vu est un moyen non recommandé, mais efficace, de créer un circuit de bouton Marche. Quelle que soit la charge que vous connectez à ce circuit, rester allumé jusqu'à ce qu'il soit désactivé par l'interrupteur Off de la borne 85. Les applications pour ce type de câblage de circuit sont immenses, permettant presque toute charge à allumer et éteindre de manière très efficace et peu coûteuse.
