Les diodes en électronique : fonctionnement, types et applications

Comprendre la diode, son rôle, son symbole et ses principales utilisations

La diode électronique est l’un des composants les plus importants dans le domaine de l’électronique. Malgré sa petite taille, elle joue un rôle essentiel dans de nombreux circuits électriques et électroniques. On la retrouve dans les alimentations, les chargeurs, les cartes électroniques, les systèmes de protection, les robots, les appareils automobiles et les projets Arduino.

Son principe de fonctionnement est relativement simple : une diode laisse principalement passer le courant électrique dans un sens et le bloque dans l’autre. Cette caractéristique permet de contrôler la circulation du courant et de protéger certains composants contre des tensions ou des courants indésirables.

Pour les débutants, comprendre les diodes constitue une étape importante avant d’aborder des composants plus avancés comme les transistors, les circuits intégrés, les moteurs ou les microcontrôleurs.

1. Qu’est-ce qu’une diode ?

Une diode est un composant électronique à deux bornes. Ces deux bornes sont appelées anode (A) et cathode (K).

La diode possède une propriété particulière : elle conduit facilement lorsque ses bornes sont correctement polarisées dans le sens direct. Dans le sens inverse, elle bloque normalement le passage du courant, jusqu’à certaines limites électriques propres au composant.

Pour expliquer simplement son fonctionnement à un enfant, on peut comparer la diode à une porte à sens unique.

Imaginez une porte qui permet aux personnes de passer dans une direction mais qui empêche normalement le passage dans l’autre direction. La diode fonctionne de manière similaire avec le courant électrique.

Cette propriété explique pourquoi les diodes sont utilisées dans de nombreux circuits électroniques.

2. L’anode et la cathode

Pour utiliser correctement une diode, il est indispensable de savoir reconnaître ses deux bornes.

L’anode

L’anode, généralement notée A, correspond à l’une des bornes de la diode.

La cathode

La cathode, généralement notée K, correspond à l’autre borne.

Sur de nombreuses diodes classiques en boîtier cylindrique, une bague ou une bande située sur le composant permet d’identifier la cathode.

Cette information est très importante lors du montage d’un circuit, car une diode montée dans le mauvais sens peut empêcher le fonctionnement du montage ou provoquer un comportement différent de celui recherché.

3. Le symbole électrique de la diode

Dans un schéma électronique, la diode est représentée par un symbole permettant d’indiquer son orientation.

Le symbole permet notamment de distinguer l’anode et la cathode. Cette représentation graphique est utilisée dans les schémas électriques, les cartes électroniques, les logiciels de simulation et les documents techniques.

Apprendre à reconnaître le symbole de la diode est donc aussi important que savoir reconnaître le composant physique.

Pour les élèves qui commencent l’électronique, une bonne méthode consiste à apprendre simultanément :

Composant → symbole → anode → cathode → sens du courant.

Cette méthode permet de mieux comprendre les schémas électroniques.

4. Comment fonctionne une diode ?

Le fonctionnement d’une diode dépend de la manière dont elle est connectée dans le circuit.

La polarisation directe

Lorsque la diode est connectée dans le sens permettant la conduction, elle peut laisser circuler le courant.

On parle alors de polarisation directe.

Pour une diode au silicium classique, la tension directe est souvent d’environ 0,6 à 0,7 V, mais cette valeur n’est pas universelle. Elle dépend notamment du type de diode et du courant qui la traverse.

La polarisation inverse

Lorsque la diode est connectée dans le sens opposé, elle bloque normalement le courant.

On parle alors de polarisation inverse.

Une diode réelle possède cependant une limite de tension inverse. Si cette limite est dépassée, le composant peut entrer dans une région de fonctionnement particulière ou être endommagé selon son type et son application.

Il est donc toujours nécessaire de respecter les caractéristiques électriques indiquées par le fabricant.

5. Les principaux types de diodes

Il existe plusieurs familles de diodes. Elles utilisent le même principe général mais sont conçues pour des applications différentes.

La diode de redressement

Les diodes de redressement sont utilisées pour transformer une tension alternative en tension continue dans de nombreuses alimentations électriques.

La 1N4007 est un exemple très connu de diode de redressement.

Elle est fréquemment utilisée dans les montages électroniques classiques et les projets pédagogiques.

La diode de commutation

La 1N4148 est une diode de commutation très répandue.

Elle est particulièrement adaptée aux circuits nécessitant une commutation rapide et à faible courant.

On peut la rencontrer dans différents circuits électroniques, notamment dans les montages de commande et de signal.

La diode Zener

La diode Zener possède une caractéristique particulière lorsqu’elle fonctionne en polarisation inverse.

Elle peut être utilisée dans des circuits de limitation ou de stabilisation de tension, selon la conception du montage.

Elle constitue donc un composant important dans certaines applications de protection et de régulation.

La diode Schottky

La diode Schottky est connue notamment pour sa faible tension directe et sa rapidité de commutation.

Elle est utilisée dans différentes applications électroniques, notamment dans certaines alimentations à découpage et circuits où les pertes doivent être réduites.

La LED

La LED, ou diode électroluminescente, est une diode capable d’émettre de la lumière lorsqu’elle est correctement polarisée.

Les LED sont extrêmement utilisées : voyants lumineux, écrans, éclairage, panneaux, robots et projets Arduino.

6. La LED : une diode très utilisée

La LED est probablement l’une des diodes les plus faciles à découvrir pour un débutant.

Elle permet de transformer l’énergie électrique en lumière. Dans un projet Arduino, elle peut être utilisée comme indicateur pour montrer l’état d’un programme ou d’un capteur.

Par exemple :

Capteur → Arduino → LED

Lorsque le capteur détecte une condition particulière, Arduino peut commander la LED.

Attention cependant : une LED classique ne doit généralement pas être branchée directement sur une source de tension sans limitation appropriée du courant. Une résistance en série est normalement utilisée pour protéger la LED.

Un simple projet avec une LED permet donc déjà d’enseigner plusieurs notions : polarité, courant, résistance, tension et programmation.

7. À quoi servent les diodes ?

Les diodes possèdent de nombreuses applications dans l’électronique.

Redresser une tension

Les diodes peuvent être utilisées pour convertir une tension alternative en tension continue.

Protéger un circuit

Certaines diodes permettent de protéger un circuit contre une inversion de polarité ou certaines surtensions.

Commander une charge inductive

Une diode de roue libre peut être utilisée avec certaines charges inductives, comme des relais, des moteurs ou certaines bobines commandées par transistor.

Lorsque le courant d’une charge inductive est interrompu, l’énergie stockée dans la charge peut provoquer une surtension. Une diode correctement choisie et orientée peut fournir un chemin au courant et limiter cette surtension.

Produire de la lumière

Les LED utilisent les propriétés des semi-conducteurs pour produire de la lumière.

Limiter ou stabiliser une tension

Certaines diodes spécialisées, notamment les diodes Zener, sont utilisées dans des circuits de limitation ou de régulation.

8. Comment tester une diode avec un multimètre ?

Le multimètre est un excellent outil pour vérifier une diode.

De nombreux multimètres possèdent une fonction test diode. Pour effectuer une vérification, on place les pointes de touche sur les deux bornes du composant.

Dans le sens direct, le multimètre peut afficher une valeur de tension correspondant à la chute de tension de la diode.

En inversant les pointes de touche, une diode classique en bon état doit normalement indiquer une absence de conduction ou une valeur correspondant à une tension hors plage, selon le modèle de multimètre.

Ce test permet également aux élèves de comprendre concrètement qu’une diode possède un sens.

9. Les erreurs fréquentes avec les diodes

Les débutants commettent souvent quelques erreurs lorsqu’ils commencent à utiliser des diodes.

La première consiste à inverser l’anode et la cathode.

La deuxième consiste à choisir une diode sans vérifier sa tension et son courant maximum.

La troisième erreur est de penser que toutes les diodes sont identiques. Une 1N4148, une 1N4007, une Zener et une LED n’ont pas les mêmes caractéristiques ni les mêmes applications.

Il faut également éviter de connecter une LED sans résistance de limitation appropriée dans un montage classique.

Enfin, il est recommandé de toujours vérifier le schéma et la fiche technique du composant avant de mettre le circuit sous tension.

10. Les diodes dans les projets Arduino et robotique

Les diodes sont particulièrement intéressantes dans les projets Arduino et robotique.

Un élève peut commencer avec une simple LED, puis découvrir progressivement les autres types de diodes.

Par exemple, un projet peut utiliser :

Arduino + capteur + transistor + moteur + diode de protection.

Dans ce type de montage, la diode peut contribuer à protéger le circuit de commande lorsque le moteur est arrêté.

Cette progression permet de passer progressivement de l’électronique simple à la robotique.

Pour un club de robotique destiné aux enfants, la diode peut donc être enseignée à travers plusieurs petits défis :

1. Identifier l’anode et la cathode.

2. Reconnaître le symbole.

3. Tester une diode avec un multimètre.

4. Faire fonctionner une LED.

5. Utiliser Arduino pour commander une LED.

6. Découvrir une diode de protection dans un montage avec moteur.

Cette approche rend le cours plus pratique et plus facile à mémoriser.

Conclusion

La diode électronique est un composant fondamental qu’il est important de connaître avant d’aller plus loin dans l’apprentissage de l’électronique et de la robotique.

Son fonctionnement repose sur une idée simple : le courant est principalement autorisé dans un sens et bloqué dans l’autre, selon la polarisation et les caractéristiques du composant.

Grâce à cette propriété, les diodes peuvent être utilisées pour le redressement, la protection des circuits, la commutation, la limitation de tension ou encore la production de lumière avec les LED.

La diode simple, la 1N4148, la 1N4007, la diode Zener, la diode Schottky et la LED représentent différentes solutions adaptées à des besoins électroniques spécifiques.

Pour apprendre efficacement, il est conseillé de ne pas rester uniquement dans la théorie. Identifier physiquement les composants, lire leur symbole, observer leur polarité, les tester avec un multimètre et réaliser de petits montages Arduino permettent de mieux comprendre leur fonctionnement.

La diode est un petit composant, mais elle constitue une grande étape dans l’apprentissage de l’électronique.



Système d’irrigation automatique avec Arduino

Titre secondaire : Comment créer un arrosage intelligent avec Arduino et un capteur d’humidité du sol ?

L’irrigation automatique avec Arduino est un projet pratique qui permet de découvrir à la fois l’électronique, la programmation et les principes de l’automatisation. Grâce à une carte Arduino, un capteur d’humidité du sol et une petite pompe à eau, il est possible de réaliser un système capable de surveiller automatiquement l’état de la terre et de déclencher l’arrosage lorsque la plante manque d’eau.

Ce projet est particulièrement intéressant pour les débutants, les passionnés d’Arduino et les enfants qui souhaitent apprendre la robotique à travers une réalisation concrète. Il permet également de comprendre comment les capteurs peuvent être utilisés pour prendre des décisions automatiquement.

Dans cet article, nous allons découvrir le fonctionnement d’un système d’irrigation Arduino, les composants nécessaires, le principe du montage, la programmation et plusieurs idées pour améliorer le projet.

Qu’est-ce qu’un système d’irrigation avec Arduino ?

Un système d’irrigation avec Arduino est un dispositif électronique qui automatise l’arrosage d’une plante ou d’un petit jardin.

Le principe est simple : un capteur d’humidité du sol mesure la quantité d’humidité présente dans la terre. Arduino récupère cette information et la compare à une valeur définie dans le programme.

Lorsque la terre devient trop sèche, Arduino commande une pompe à eau. La pompe envoie alors de l’eau vers la plante. Lorsque l’humidité atteint un niveau suffisant, Arduino arrête automatiquement la pompe.

Le système fonctionne donc selon une logique simple :

Mesurer → analyser → décider → arroser → arrêter.

Cette méthode permet de transformer un simple montage électronique en un véritable petit système d’agriculture intelligente.

Les composants nécessaires

Pour réaliser un projet d’irrigation automatique avec Arduino, plusieurs composants électroniques sont nécessaires.

1. Arduino Uno

L’Arduino Uno constitue le cerveau du système. Il reçoit les informations du capteur d’humidité et exécute le programme chargé dans sa mémoire.

Arduino peut ensuite commander différents composants comme une pompe, un relais, une LED ou un buzzer.

2. Capteur d’humidité du sol

Le capteur d’humidité du sol permet de déterminer si la terre est humide ou sèche.

Il existe plusieurs modèles de capteurs. Les modèles simples possèdent généralement deux sondes qui sont placées dans la terre. Le module fournit ensuite une valeur que l’Arduino peut lire.

Il est important de calibrer le capteur, car la valeur obtenue peut varier selon le type de terre, l’humidité et le modèle utilisé.

3. Pompe à eau

La petite pompe à eau permet de transporter l’eau du réservoir vers la plante.

Une pompe ne doit généralement pas être alimentée directement par une sortie Arduino. Il faut utiliser un dispositif de commande adapté, comme un module relais ou un transistor/MOSFET selon le type de pompe.

4. Module relais

Le relais permet à Arduino de commander une charge qui nécessite davantage de courant que ce qu’une sortie de la carte peut fournir.

Arduino envoie simplement un signal au relais. Le relais permet ensuite d’activer ou de désactiver la pompe.

5. Tuyau et réservoir d’eau

Un petit tuyau permet d’acheminer l’eau depuis le réservoir jusqu’au pot de la plante.

Pour un projet pédagogique, une petite bouteille ou un récipient peut servir de réservoir.

6. Alimentation

Le système doit disposer d’une alimentation adaptée à Arduino et à la pompe. Il faut toujours respecter la tension et le courant recommandés pour chaque composant.

Comment fonctionne l’irrigation automatique ?

Le fonctionnement du projet peut être expliqué en quelques étapes.

Tout d’abord, le capteur mesure l’humidité de la terre. Arduino lit ensuite la valeur envoyée par le capteur.

Le programme contient un seuil permettant de déterminer si la terre est suffisamment humide.

Par exemple :

• Terre humide → la pompe reste arrêtée.

• Terre sèche → Arduino active la pompe.

• Humidité suffisante → Arduino arrête la pompe.

Cette logique peut être représentée ainsi :

Capteur → Arduino → Relais → Pompe → Eau → Plante

Le système peut fonctionner automatiquement pendant plusieurs heures ou plusieurs jours sans intervention permanente de l’utilisateur.

Branchement général du système.

Pour un projet simple, le capteur d’humidité peut être connecté à une entrée analogique de l’Arduino.

Par exemple :

• VCC du capteur → 5V Arduino

• GND du capteur → GND Arduino

• AOUT du capteur → A0 Arduino

Le relais peut être connecté à une sortie numérique, par exemple :

• VCC → 5V

• GND → GND

• IN → broche numérique Arduino

La pompe doit être alimentée selon ses caractéristiques électriques et commandée par le relais ou un circuit de puissance approprié.

Attention : la pompe ne doit pas être branchée directement sur une sortie numérique de l’Arduino.

Exemple de programme Arduino.

Voici un exemple simple permettant de comprendre le principe du système :

const int capteurHumidite = A0;
const int pompe = 8;

int seuil = 600;

void setup() {
  pinMode(pompe, OUTPUT);
  digitalWrite(pompe, LOW);

  Serial.begin(9600);
}

void loop() {

  int humidite = analogRead(capteurHumidite);

  Serial.print("Humidite du sol : ");
  Serial.println(humidite);

  if (humidite > seuil) {
    digitalWrite(pompe, HIGH);
    Serial.println("Sol sec : arrosage");
  }
  else {
    digitalWrite(pompe, LOW);
    Serial.println("Sol humide : pompe arrêtée");
  }

  delay(1000);
}

La valeur du seuil dépend du capteur et de son orientation. Il est donc préférable de réaliser plusieurs tests avant de choisir une valeur définitive.

Pourquoi utiliser un capteur d’humidité du sol ?

L’utilisation d’un capteur d’humidité présente un avantage important : le système ne fonctionne pas simplement selon une minuterie.

Avec une minuterie, la pompe peut arroser la plante même si la terre contient déjà suffisamment d’eau.

Avec un capteur d’humidité, Arduino prend sa décision à partir de l’état réel du sol.

Cela permet de créer un système plus intelligent et constitue une excellente introduction à l’automatisation agricole.

Irrigation Arduino pour apprendre la robotique

Le projet d’irrigation automatique est également très intéressant dans l’apprentissage de la robotique.

Les enfants peuvent découvrir plusieurs notions importantes :

• les capteurs ;

• les entrées analogiques ;

• les sorties numériques ;

• les conditions if ;

• les variables ;

• les relais ;

• les moteurs et pompes ;

• l’alimentation électrique ;

• la programmation Arduino ;

• l’automatisation.

Le projet peut être réalisé progressivement afin que l’enfant comprenne chaque partie avant de construire le système complet.

Par exemple, une première activité peut consister à afficher la valeur du capteur dans le Moniteur série Arduino. Ensuite, l’enfant peut commander une LED lorsque la terre devient sèche. Enfin, la LED peut être remplacée par une pompe.

Cette progression rend le projet plus facile à comprendre.

Comment améliorer le système d’irrigation Arduino ?

Une fois le système de base terminé, plusieurs améliorations sont possibles.

Ajouter un écran LCD

Un écran LCD peut afficher :

Humidité : 45 %
État : Sol humide
Pompe : OFF

L’enfant peut ainsi visualiser les informations du système.

Ajouter un buzzer

Un buzzer peut produire une alerte sonore lorsque la terre devient très sèche.

https://solutionmeca.blogspot.com/2026/09/les-buzzers-utilises-avec-arduino.html

Par exemple, Arduino peut faire retentir le buzzer pendant quelques secondes avant de démarrer la pompe.

Ajouter une LED

Une LED rouge peut indiquer que le sol est sec tandis qu’une LED verte peut indiquer que l’humidité est suffisante.

Cette solution est particulièrement intéressante pour les projets scolaires.

Ajouter un capteur de température et d’humidité

Un capteur comme le DHT11 peut mesurer la température et l’humidité de l’air. Les informations peuvent être combinées avec celles du capteur d’humidité du sol afin de créer un projet plus complet.

Ajouter une commande à distance

Pour aller plus loin, une carte ESP32 peut être utilisée afin de connecter le système à Internet. Les données d’humidité peuvent alors être affichées sur une application ou une interface web.

Le projet évolue ainsi vers une solution d’irrigation intelligente connectée.

Les avantages d’un système d’irrigation automatique

Un système d’arrosage automatique présente plusieurs avantages.

Il permet tout d’abord d’automatiser une tâche répétitive. Il peut également aider à éviter un arrosage inutile lorsque la terre est déjà suffisamment humide.

Sur le plan pédagogique, le projet permet surtout de relier la programmation à une application réelle.

L’enfant ne se contente pas d’écrire du code : il programme une carte électronique qui observe son environnement et agit en fonction des informations reçues.

C’est exactement ce type de projet qui permet de comprendre les bases de la robotique et des systèmes automatisés.

Conclusion

Le système d’irrigation automatique avec Arduino est un excellent projet pour apprendre l’électronique, la programmation et la robotique. Avec quelques composants simples, il est possible de construire un dispositif capable de mesurer l’humidité du sol et de commander automatiquement une pompe à eau.

Le projet peut commencer avec une simple LED et un capteur d’humidité, puis évoluer progressivement vers un système complet équipé d’un relais, d’une pompe, d’un écran LCD, d’un buzzer, de plusieurs capteurs et même d’une connexion Internet.

Pour les enfants, ce projet représente une excellente activité pratique : ils apprennent à mesurer, programmer, tester et résoudre des problèmes tout en construisant un système qui fonctionne réellement.

L’irrigation avec Arduino constitue ainsi une porte d’entrée accessible vers l’agriculture intelligente, l’IoT, l’automatisation et la robotique.

Les buzzers utilisés avec Arduino.



Les buzzers utilisés avec Arduino : guide complet pour débutants

Découvrez les différents types de buzzers, leur fonctionnement et leur utilisation dans vos projets Arduino

Le buzzer est l'un des composants électroniques les plus simples et les plus intéressants à utiliser avec une carte Arduino. Il permet de produire des sons, des alertes, des signaux sonores et même des mélodies. Très populaire dans les projets électroniques, robotiques et éducatifs, le buzzer est particulièrement adapté aux débutants et aux enfants qui découvrent la programmation avec Arduino.

Dans un projet Arduino, un buzzer peut être utilisé pour créer une alarme, signaler la détection d'un obstacle, produire un avertissement, jouer une musique ou rendre un robot plus interactif. Il existe principalement deux types de buzzers utilisés avec Arduino : le buzzer actif et le buzzer passif.

Dans ce guide complet, nous allons découvrir les différents types de buzzers Arduino, leurs pattes, leur fonctionnement, leurs différences et les méthodes pour les connecter et les programmer.

Qu'est-ce qu'un buzzer Arduino ?

Un buzzer est un composant électronique capable de produire un son lorsqu'il reçoit un signal électrique. Il est souvent utilisé comme indicateur sonore dans les appareils électroniques.

Le buzzer peut produire un simple son répétitif comme « Bip Bip » ou générer différentes fréquences musicales selon son type et sa programmation.

Avec Arduino, le buzzer peut être contrôlé directement par le programme. La carte Arduino peut décider à quel moment le buzzer doit fonctionner, combien de temps il doit produire un son et, dans le cas d'un buzzer passif, quelle fréquence sonore il doit générer.

Les buzzers sont très utilisés dans :

• Les robots Arduino.

• Les systèmes d'alarme.

• Les détecteurs de mouvement.

• Les systèmes de sécurité.

• Les jeux électroniques.

• Les voitures et robots intelligents.

• Les projets éducatifs pour enfants.

• Les systèmes d'alerte.

• Les détecteurs d'obstacles.

• Les projets de domotique.

Combien de types de buzzers peut-on utiliser avec Arduino ?

Il existe principalement deux types de buzzers utilisés dans les projets Arduino :

1. Le buzzer actif.

2. Le buzzer passif.

Même si leur apparence peut être similaire, leur fonctionnement est différent. Il est donc important de connaître la différence entre un buzzer actif et un buzzer passif avant de commencer un projet Arduino.

Le buzzer actif Arduino

Le buzzer actif est le type de buzzer le plus simple à utiliser. Il possède un circuit électronique interne qui permet de générer automatiquement une fréquence sonore.

Lorsque le buzzer actif reçoit une alimentation électrique, il commence directement à produire un son.

Par exemple, si Arduino envoie un signal HIGH au buzzer, celui-ci peut produire immédiatement un son.

Le buzzer actif est particulièrement adapté aux débutants qui souhaitent apprendre les bases de la programmation électronique.

Fonctionnement du buzzer actif

Le principe est très simple :

• Arduino envoie un signal électrique.

• Le buzzer reçoit ce signal.

• Le circuit interne du buzzer génère une fréquence.

• Le buzzer produit un son.

Le buzzer actif produit généralement un son fixe. Il ne permet pas facilement de jouer plusieurs notes musicales différentes.

Utilisation du buzzer actif

Le buzzer actif est souvent utilisé pour :

• Créer une alarme sonore.

• Signaler une erreur.

• Avertir d'un danger.

• Indiquer qu'un robot détecte un obstacle.

• Créer un système de sécurité.

• Produire un signal sonore dans un jeu électronique.

Le buzzer passif Arduino

Le buzzer passif fonctionne différemment du buzzer actif. Il ne possède pas de circuit interne permettant de produire automatiquement une fréquence sonore.

Pour générer un son, Arduino doit envoyer une fréquence électrique au buzzer.

C'est pour cette raison que le buzzer passif est plus intéressant pour créer des projets musicaux avec Arduino.

Grâce au buzzer passif, il est possible de produire différentes notes musicales comme :

• DO

• RÉ

• MI

• FA

• SOL

• LA

• SI

Arduino peut modifier la fréquence envoyée au buzzer afin de produire différents sons.

Fonctionnement du buzzer passif

Le fonctionnement est le suivant :

• Arduino génère une fréquence.

• Cette fréquence est envoyée au buzzer.

• Le buzzer transforme le signal électrique en vibration sonore.

• L'utilisateur entend un son.

Pour programmer un buzzer passif, Arduino utilise souvent la fonction tone().

Exemple :

tone(8, 440);

Dans cet exemple, Arduino envoie une fréquence de 440 Hz sur la broche 8. Cette fréquence correspond approximativement à la note LA.

Pour arrêter le son, on peut utiliser :

noTone(8);

Les pattes du buzzer

Un buzzer électronique possède généralement deux pattes principales.

La patte positive (+)

La patte positive est souvent identifiée par le symbole « + ».

Elle reçoit le signal ou l'alimentation électrique.

Dans un projet Arduino, cette patte peut être connectée à une broche numérique, par exemple D8.

La patte négative (-)

La deuxième patte est la patte négative.

Elle doit généralement être connectée à la masse de la carte Arduino, appelée GND.

Schéma simple de connexion

        BUZZER
       ┌───────┐
       │   +   │
       └─┬───┬─┘
         │   │
        D8  GND
       ARDUINO

La connexion est donc très simple :

• Patte positive → Broche numérique Arduino.

• Patte négative → GND.

Les modules buzzer à trois broches

Certains buzzers sont vendus sous forme de modules électroniques.

Ces modules peuvent posséder trois broches :

• VCC.

• GND.

• S ou I/O.

Signification des broches

VCC : alimentation positive.

GND : masse ou alimentation négative.

S / Signal / I/O : broche utilisée pour recevoir le signal provenant d'Arduino.

Ces modules sont souvent utilisés dans les kits électroniques Arduino destinés aux étudiants et aux enfants.

Différence entre buzzer actif et buzzer passif

La principale différence entre les deux types de buzzers concerne la production du son.

Caractéristique	Buzzer actif	Buzzer passif
Production du son	Automatique	Contrôlée par Arduino
Son	Fixe	Variable
Musique	Non ou limitée	Oui
Programmation	Simple	Plus avancée
Fonction Arduino	HIGH / LOW	tone()
Utilisation	Alarmes	Musique et effets sonores

Le buzzer actif est idéal pour produire une simple alerte sonore.

Le buzzer passif est préférable lorsque l'on souhaite produire plusieurs fréquences et créer des mélodies.

Comment connecter un buzzer à Arduino ?

Pour connecter un buzzer à Arduino, vous avez besoin de :

• Une carte Arduino Uno.

• Un buzzer actif ou passif.

• Des fils de connexion.

• Une breadboard, également appelée plaque d'essai.

La connexion classique consiste à relier la patte positive du buzzer à une sortie numérique Arduino et la patte négative à GND.

Par exemple :

Arduino D8  ─────── + Buzzer
Arduino GND ─────── - Buzzer

Exemple de programme Arduino avec un buzzer actif

Voici un programme simple permettant de faire fonctionner un buzzer actif.

#define BUZZER 8

void setup() {
  pinMode(BUZZER, OUTPUT);
}

void loop() {

  digitalWrite(BUZZER, HIGH);
  delay(1000);

  digitalWrite(BUZZER, LOW);
  delay(1000);
}

Le résultat est simple : le buzzer produit un son pendant une seconde, puis s'arrête pendant une seconde.

Le programme recommence ensuite automatiquement.

Ce type de projet est idéal pour les enfants qui commencent à apprendre Arduino.

Exemple de programme avec un buzzer passif

Le buzzer passif permet de produire différentes fréquences.

Voici un exemple simple :

#define BUZZER 8

void setup() {
}

void loop() {

  tone(BUZZER, 262);
  delay(500);

  tone(BUZZER, 294);
  delay(500);

  tone(BUZZER, 330);
  delay(500);

  noTone(BUZZER);
  delay(1000);
}

Dans cet exemple, le buzzer produit trois notes différentes.

262 Hz correspond approximativement à la note DO.

294 Hz correspond à la note RÉ.

330 Hz correspond à la note MI.

Cette méthode permet de créer des musiques, des effets sonores et des systèmes interactifs.

Applications du buzzer dans les projets Arduino

Le buzzer est utilisé dans de nombreux projets électroniques et robotiques.

Robot éviteur d'obstacles

Un robot peut utiliser un capteur ultrasonique pour détecter un obstacle.

Lorsqu'un obstacle est détecté, Arduino peut activer le buzzer pour avertir l'utilisateur.

Système d'alarme

Le buzzer peut être utilisé avec un détecteur de mouvement.

Lorsque le capteur détecte une présence, Arduino active immédiatement une alarme sonore.

Détecteur de distance

Avec un capteur HC-SR04, le buzzer peut produire des sons de plus en plus rapides lorsque l'objet se rapproche.

Jeu électronique

Le buzzer peut produire des sons lorsque le joueur gagne ou perd.

Il peut également servir à créer des boutons sonores ou des jeux éducatifs.

Robot intelligent

Dans un robot Arduino, le buzzer permet d'ajouter une communication sonore.

Le robot peut ainsi avertir l'utilisateur lorsqu'il détecte un problème ou termine une action.

Comment choisir entre un buzzer actif et passif ?

Le choix dépend de votre projet.

Choisissez un buzzer actif si vous souhaitez :

• Produire une alarme simple.

• Créer un système d'avertissement.

• Utiliser une programmation facile.

• Réaliser un projet pour débutants.

Choisissez un buzzer passif si vous souhaitez :

• Jouer de la musique.

• Créer différentes notes.

• Produire plusieurs fréquences.

• Réaliser des effets sonores avancés.

Apprendre Arduino avec les buzzers

Le buzzer est un excellent composant pour apprendre l'électronique et la programmation.

Pour les enfants, il permet de comprendre facilement la relation entre le programme informatique et le monde réel.

Lorsqu'un enfant écrit un programme et entend immédiatement un son, il comprend rapidement que le code Arduino peut contrôler des composants électroniques.

Les projets avec buzzer permettent également d'apprendre plusieurs notions importantes :

• Les sorties numériques.

• Les signaux HIGH et LOW.

• Les fréquences.

• La fonction tone().

• Les délais avec delay().

• Les conditions avec if.

• Les capteurs et les alertes.

Le buzzer peut donc être utilisé dès les premières leçons Arduino.

Conclusion

Le buzzer est un composant indispensable dans de nombreux projets Arduino. Simple, économique et facile à programmer, il permet d'ajouter des sons et des alertes aux montages électroniques.

Il existe principalement deux types de buzzers : le buzzer actif et le buzzer passif.

Le buzzer actif produit directement un son lorsqu'il reçoit un signal électrique. Il est idéal pour les alarmes et les systèmes d'avertissement.

Le buzzer passif, quant à lui, permet de produire différentes fréquences et de jouer des mélodies grâce à la fonction tone() d'Arduino.

Comprendre la différence entre ces deux composants permet de choisir le buzzer adapté à chaque projet.

Que vous soyez débutant, étudiant, enseignant ou passionné de robotique, apprendre à utiliser un buzzer avec Arduino est une excellente étape pour découvrir l'électronique, la programmation et la robotique.

Le buzzer est petit, mais il peut donner beaucoup de vie à vos projets Arduino !

Capteur de température CTN (NTC)



Capteur de température CTN (NTC) : fonctionnement, caractéristiques et utilisation avec Arduino

Tout savoir sur la thermistance CTN : mesurer la température grâce à la variation de résistance

La mesure de la température est essentielle dans de nombreux domaines de l'électronique, de l'automobile, de l'industrie et de la robotique. Parmi les composants électroniques utilisés pour détecter les variations de température, la thermistance CTN, également appelée NTC en anglais, occupe une place importante.

Simple, économique et relativement facile à utiliser, ce capteur permet de transformer une variation de température en une variation de résistance électrique. Il peut ainsi être connecté à différents systèmes électroniques, notamment aux microcontrôleurs comme Arduino.

Dans cet article, nous allons découvrir ce qu'est une thermistance CTN, comprendre son principe de fonctionnement, connaître ses principales caractéristiques et apprendre comment l'utiliser dans un projet électronique ou Arduino.

Qu'est-ce qu'une thermistance CTN ou NTC ?

Une thermistance CTN signifie Coefficient de Température Négatif. En anglais, elle est appelée NTC (Négative Température Coefficient).

Il s'agit d'un composant électronique sensible à la température. Sa principale caractéristique est la suivante :

Lorsque la température augmente, la résistance électrique de la thermistance diminue.

À l'inverse :

Lorsque la température diminue, la résistance électrique augmente.

Cette propriété permet d'utiliser la CTN comme capteur de température dans de nombreux systèmes électroniques.

La thermistance est généralement fabriquée à partir de matériaux semi-conducteurs spécialement conçus pour réagir aux changements de température.

Comment fonctionne un capteur de température CTN ?

Le fonctionnement d'une thermistance CTN repose sur la relation entre la température et la résistance électrique.

Lorsque la température autour du capteur change, la structure interne du matériau semi-conducteur est modifiée. Cette modification provoque une variation de la résistance électrique.

Le principe peut être résumé simplement :

• Température basse → résistance élevée

• Température moyenne → résistance intermédiaire

• Température élevée → résistance faible

Un circuit électronique mesure ensuite cette variation de résistance afin d'estimer ou de calculer la température.

La CTN ne fournit donc généralement pas directement une température exprimée en degrés Celsius. Elle fournit une variation électrique qui doit être interprétée par un circuit électronique ou un microcontrôleur.

Pourquoi utilise-t-on une thermistance CTN ?

La thermistance CTN est très populaire parce qu'elle possède plusieurs avantages importants.

Tout d'abord, elle est généralement peu coûteuse par rapport à certains capteurs numériques plus sophistiqués. Elle est également disponible dans différentes formes et dimensions.

Elle offre aussi une bonne sensibilité aux variations de température. Une petite modification de la température peut provoquer une variation mesurable de la résistance électrique.

Les principaux avantages d'une CTN sont :

• Prix abordable

• Bonne sensibilité thermique

• Petite taille

• Faible consommation électrique

• Facilité d'intégration dans un circuit électronique

• Large utilisation dans l'industrie

• Compatible avec de nombreux systèmes électroniques

Grâce à ces caractéristiques, la CTN est utilisée aussi bien dans les appareils électroniques simples que dans des systèmes industriels plus complexes.

Les différents domaines d'utilisation du capteur CTN.

Les thermistances CTN sont présentes dans de nombreux équipements que nous utilisons quotidiennement.

Utilisation dans l'automobile

Dans les véhicules modernes, les capteurs de température jouent un rôle essentiel dans le fonctionnement du moteur.

Une thermistance peut être utilisée pour mesurer la température du liquide de refroidissement. L'ordinateur du véhicule utilise ensuite cette information pour surveiller la température du moteur et optimiser son fonctionnement.

Le capteur peut participer à plusieurs fonctions, notamment :

• La surveillance de la température du moteur

• La gestion du système de refroidissement

• Le déclenchement du ventilateur

• L'affichage de la température sur le tableau de bord

• L'amélioration du fonctionnement du moteur

Dans ce type d'application, la CTN peut être installée dans un boîtier métallique fileté afin de faciliter son montage dans un circuit de liquide.

Utilisation dans les systèmes de refroidissement et de chauffage

Les thermistances CTN sont également utilisées dans les systèmes de chauffage et de refroidissement.

Elles permettent de surveiller la température d'un liquide, d'un moteur, d'un radiateur ou d'un environnement.

Par exemple, un système électronique peut utiliser une CTN pour :

• Activer un ventilateur lorsque la température devient trop élevée

• Arrêter un appareil en cas de surchauffe

• Réguler la température d'un système

• Surveiller la température de l'eau

• Contrôler un système de chauffage

Ces applications sont très courantes dans les appareils électroménagers, les machines industrielles et les systèmes électroniques.

La thermistance CTN dans l'industrie

Dans le domaine industriel, le contrôle de la température est essentiel pour garantir la sécurité et le bon fonctionnement des machines.

Une température excessive peut endommager un moteur, un circuit électronique ou une machine.

Les capteurs CTN permettent donc de surveiller différents éléments comme :

• Les moteurs électriques

• Les systèmes hydrauliques

• Les circuits de refroidissement

• Les machines industrielles

• Les équipements électroniques

• Les systèmes de production

Grâce aux informations fournies par le capteur, un automate ou un contrôleur électronique peut prendre automatiquement une décision.

Par exemple, si la température dépasse une limite définie, le système peut activer une alarme ou arrêter la machine.

Les principales caractéristiques d'une thermistance CTN

Avant d'utiliser une CTN dans un projet, il est important de connaître certaines caractéristiques techniques.

Type de capteur

Le capteur appartient à la famille des thermistances à coefficient de température négatif.

Cela signifie que sa résistance diminue lorsque la température augmente.

Matériau

La CTN est généralement fabriquée à partir de matériaux semi-conducteurs sensibles à la température.

Résistance nominale

Chaque thermistance possède une valeur de résistance nominale mesurée à une température précise, souvent à 25 °C.

On peut trouver, par exemple, des thermistances de :

• 1 kΩ

• 5 kΩ

• 10 kΩ

• 100 kΩ

Une CTN de 10 kΩ signifie généralement qu'elle possède une résistance d'environ 10 000 ohms à 25 °C.

Plage de température

Chaque modèle possède une plage de température spécifique.

Certaines CTN sont conçues pour mesurer des températures modérées, tandis que d'autres peuvent fonctionner dans des environnements beaucoup plus chauds.

Il est donc indispensable de vérifier la fiche technique du capteur avant son utilisation.

Comment mesurer la température avec une CTN ?

Pour utiliser une thermistance, il faut mesurer sa résistance ou la tension associée à cette résistance.

La méthode la plus courante consiste à utiliser un pont diviseur de tension.

La CTN est connectée en série avec une résistance fixe.

Lorsque la température change, la résistance de la CTN change également. Cette variation modifie la tension mesurée entre les deux composants.

Cette tension peut ensuite être lue par une entrée analogique d'un microcontrôleur.

Le montage électronique permet donc de transformer :

Variation de température → variation de résistance → variation de tension → valeur numérique.

Cette méthode est particulièrement adaptée aux projets Arduino.

Utiliser un capteur CTN avec Arduino

Arduino possède des entrées analogiques capables de mesurer une tension électrique.

Sur une carte Arduino Uno, les entrées analogiques sont généralement identifiées par :

• A0

• A1

• A2

• A3

• A4

• A5

Une thermistance CTN peut être connectée à l'une de ces entrées à l'aide d'un circuit diviseur de tension.

L'entrée analogique mesure une valeur comprise entre 0 et 1023 sur Arduino Uno.

Cette valeur représente la tension mesurée par la carte.

Cependant, cette valeur ne correspond pas directement à une température en degrés Celsius.

Il est nécessaire d'effectuer des calculs pour convertir la valeur analogique en résistance, puis convertir cette résistance en température.

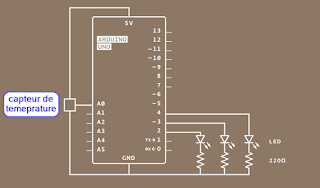

Exemple de connexion d'une CTN avec Arduino

Pour réaliser un montage simple, vous aurez besoin de :

• Une carte Arduino Uno

• Une thermistance CTN

• Une résistance fixe adaptée

• Une breadboard

• Des fils de connexion

Le montage fonctionne comme un diviseur de tension.

Une partie du circuit est connectée à l'alimentation 5V et l'autre à la masse GND.

Le point central entre la résistance et la CTN est connecté à l'entrée analogique A0.

Arduino peut alors surveiller en permanence la tension produite par le circuit.

Comment Arduino calcule-t-il la température ?

Le processus de mesure se déroule en plusieurs étapes.

Étape 1 : Lecture de la tension

Arduino utilise la fonction :

analogue(A0)

Cette fonction retourne une valeur numérique correspondant à la tension présente sur l'entrée analogique.

Étape 2 : Calcul de la résistance

À partir de la valeur analogique et du montage utilisé, le programme peut calculer la résistance approximative de la CTN.

Étape 3 : Conversion en température

La résistance est ensuite convertie en température grâce aux caractéristiques du capteur.

Cette conversion peut être réalisée à l'aide :

• D'une table de valeurs

• D'une équation mathématique

• De la formule Beta

• De l'équation de Steinhart-Hart

Pour un projet éducatif avec Arduino, il est souvent préférable de commencer avec une bibliothèque ou un programme simple avant d'utiliser des calculs plus avancés.

Applications pratiques avec Arduino et une thermistance CTN

La CTN peut être utilisée dans de nombreux projets Arduino intéressants.

Thermomètre numérique

Arduino mesure la température et l'affiche sur un écran LCD ou OLED.

Système d'alarme thermique

Lorsque la température dépasse une limite définie, un buzzer ou une LED peut être activé.

Ventilateur automatique

Un ventilateur peut démarrer automatiquement lorsque la température devient trop élevée.

Station météo simple

La CTN peut être intégrée dans une petite station de mesure environnementale.

Surveillance d'un moteur

Le système peut détecter une augmentation anormale de la température d'un moteur.

Projet de robotique

Un robot peut surveiller la température de certains composants électroniques afin d'éviter la surchauffe.

Différence entre CTN et CTP

Il existe principalement deux grandes familles de thermistances.

CTN : Coefficient de Température Négatif

Avec une CTN :

Température augmente → résistance diminue

CTP : Coefficient de Température Positif

Avec une CTP :

Température augmente → résistance augmente

La différence est donc importante.

Avant de choisir un capteur, il faut vérifier le type de thermistance utilisé dans le projet.

Conseils pour bien utiliser une thermistance CTN

Pour obtenir des mesures fiables, il est recommandé de suivre quelques règles simples.

Tout d'abord, choisissez une résistance fixe adaptée à la valeur nominale de votre CTN.

Ensuite, évitez de placer le capteur trop près d'une source de chaleur qui pourrait fausser les mesures.

Il est également important de vérifier la fiche technique du composant pour connaître :

• La résistance nominale

• La température de référence

• La constante Beta

• La plage de température

• La précision du capteur

Pour les projets nécessitant une grande précision, il peut être nécessaire de calibrer le système.

Conclusion

La thermistance CTN, également appelée NTC, est un composant électronique simple et très utile pour mesurer les variations de température.

Son principe de fonctionnement repose sur une propriété fondamentale : sa résistance électrique diminue lorsque la température augmente.

Grâce à cette caractéristique, elle est largement utilisée dans l'automobile, l'industrie, les systèmes de refroidissement, les appareils électroniques et les projets Arduino.

Associée à un pont diviseur de tension et à une entrée analogique, la CTN permet à Arduino de mesurer et de surveiller la température.

Pour les débutants en électronique et en robotique, comprendre le fonctionnement d'une thermistance CTN constitue une excellente étape pour découvrir les capteurs analogiques et les systèmes de mesure.

La maîtrise de ce composant ouvre également la porte à de nombreux projets pratiques : thermomètres numériques, systèmes de ventilation automatique, alarmes de surchauffe, stations météo et systèmes intelligents de surveillance de température.

Bouton Poussoir Récalcitrant



Le Bouton Poussoir Récalcitrant : Comprendre le Rebond et Maîtriser l’Anti-Rebond avec Arduino

Introduction

Dans le monde de l’électronique et de la programmation avec Arduino, le bouton poussoir est l’un des composants les plus simples et les plus utilisés. Pourtant, malgré sa simplicité apparente, il peut parfois provoquer des comportements inattendus dans un circuit électronique. Une LED qui clignote plusieurs fois au lieu d’une seule, un robot qui réagit de manière étrange ou un programme qui exécute plusieurs commandes après une seule pression sont des problèmes très fréquents chez les débutants. Ce phénomène est souvent appelé « bouton poussoir récalcitrant ».

Un bouton poussoir récalcitrant n’est pas réellement cassé. Le problème vient principalement d’un phénomène électronique appelé le rebond du bouton, aussi connu sous le nom de « Button bounce ». Lorsqu’on appuie sur le bouton, les contacts métalliques internes ne se ferment pas immédiatement de manière stable. Ils rebondissent plusieurs fois en quelques millisecondes avant de se stabiliser. Le microcontrôleur interprète alors ces micro-rebonds comme plusieurs appuis différents.

Comprendre ce phénomène est essentiel pour tous ceux qui souhaitent apprendre l’Arduino, créer des projets robotiques, programmer des systèmes interactifs ou enseigner l’électronique aux enfants. Dans cet article, nous allons découvrir en détail ce qu’est un bouton poussoir récalcitrant, pourquoi le rebond apparaît, comment le détecter et surtout comment résoudre efficacement ce problème grâce à la technique de l’anti-rebond avec la fonction millis().

Qu’est-ce qu’un Bouton Poussoir ?

Le bouton poussoir est un composant électronique permettant d’ouvrir ou de fermer un circuit électrique temporairement. Contrairement à un interrupteur classique qui reste dans une position fixe, le bouton poussoir revient automatiquement à sa position initiale lorsqu’on relâche la pression.

Les boutons poussoirs sont présents partout dans notre quotidien :

• Télécommandes
• Claviers d’ordinateur
• Jouets électroniques
• Robots éducatifs
• Ascenseurs
• Sonnettes
• Systèmes domotiques

Dans les projets Arduino, le bouton poussoir est souvent utilisé pour :

• Allumer ou éteindre une LED
• Contrôler un robot
• Lancer un chronomètre
• Modifier un menu
• Déclencher une alarme
• Jouer un son avec un buzzer

Malgré son apparence simple, ce composant peut devenir problématique lorsque le programme ne gère pas correctement le phénomène de rebond.

Pourquoi un Bouton Poussoir Devient-il « Récalcitrant » ?

Le mot « récalcitrant » désigne quelque chose qui résiste ou qui ne fonctionne pas comme prévu. Dans le cas du bouton poussoir, cela signifie que le bouton envoie plusieurs signaux au lieu d’un seul.

Lorsqu’un utilisateur appuie sur le bouton, les petites lamelles métalliques à l’intérieur vibrent très rapidement avant de se stabiliser. Cette vibration produit plusieurs transitions électriques successives entre l’état HIGH et LOW.

Le microcontrôleur Arduino étant extrêmement rapide, il détecte chacune de ces micro-variations comme des appuis différents.

Conséquences possibles :

• Une LED clignote plusieurs fois
• Un compteur augmente trop vite
• Un moteur démarre et s’arrête rapidement
• Un robot reçoit des commandes erronées
• Une interface utilisateur devient instable

Ce phénomène est totalement normal en électronique. Il ne signifie pas que le bouton est défectueux.

Le Phénomène du Rebond du Bouton

Le rebond du bouton, appelé également « debounce » en anglais, est un phénomène mécanique et électrique.

Quand les contacts métalliques se touchent, ils ne restent pas immédiatement stables. Ils rebondissent pendant quelques millisecondes.

Pendant cette période :

• Le signal passe rapidement de 0 à 1
• Puis de 1 à 0
• Et recommence plusieurs fois

Arduino lit ces changements extrêmement vite.

Même si l’utilisateur pense avoir effectué un seul appui, le programme peut détecter plusieurs impulsions.

La durée du rebond varie généralement entre 5 et 50 millisecondes.

Dans les projets professionnels, ignorer ce phénomène peut provoquer des erreurs importantes, notamment dans les systèmes automatisés ou industriels.

Comprendre le Fonctionnement avec Arduino

Arduino fonctionne grâce à un microcontrôleur capable de lire des entrées numériques.

Un bouton poussoir connecté à une broche numérique peut avoir deux états :

• HIGH : état haut
• LOW : état bas

Lorsqu’on utilise INPUT_PULLUP, la broche reste à HIGH tant que le bouton n’est pas appuyé. Quand l’utilisateur appuie sur le bouton, la valeur devient LOW.

Exemple simple :

const int bouton = 2;

const int led = 13;

void setup() {

pinMode(bouton, INPUT_PULLUP);

pinMode(led, OUTPUT);

}

void loop() {

if(digitalRead(bouton) == LOW){

digitalWrite(led, HIGH);

}

else{

digitalWrite(led, LOW);

}

}

Ce programme fonctionne correctement pour un simple contrôle. Cependant, lorsqu’on souhaite changer l’état de la LED à chaque appui, le rebond devient visible.

Les Effets du Rebond dans les Projets Robotiques

Dans la robotique éducative, le bouton poussoir est très utilisé.

Par exemple :

• Démarrer un robot suiveur de ligne
• Contrôler un bras robotique
• Modifier la vitesse d’un moteur
• Changer le mode d’un programme

Si le rebond n’est pas corrigé :

• Le robot peut changer plusieurs fois de mode
• Le moteur peut démarrer brusquement
• Le buzzer peut produire plusieurs sons inattendus
• Le programme devient instable

Pour les enfants et les débutants, ce problème peut être frustrant car le circuit semble fonctionner « au hasard ».

C’est pourquoi il est essentiel d’apprendre la technique de l’anti-rebond dès les premières leçons d’Arduino.

La Solution : l’Anti-Rebond

L’anti-rebond, ou debounce, consiste à ignorer les changements très rapides du signal pendant quelques millisecondes.

L’idée est simple :

Quand le bouton change d’état, le programme attend un petit délai avant de confirmer l’appui.

Si le signal reste stable après ce délai, alors l’appui est validé.

Cette technique permet :

• D’éviter les faux appuis
• D’améliorer la stabilité du programme
• De rendre les projets plus professionnels
• D’obtenir un comportement fiable

Pourquoi Utiliser millis() au lieu de delay() ?

De nombreux débutants utilisent delay() pour résoudre le rebond.

Exemple :

if(digitalRead(bouton)==LOW){

delay(50);

}

Cette méthode fonctionne parfois, mais elle bloque totalement le programme pendant le délai.

Pendant ce temps :

• Arduino ne lit plus les capteurs
• Les moteurs peuvent s’arrêter
• Les animations deviennent moins fluides
• Le robot perd en réactivité

La fonction millis() est beaucoup plus professionnelle.

Elle permet de mesurer le temps sans bloquer le programme.

millis() retourne le nombre de millisecondes écoulées depuis le démarrage de la carte Arduino.

Grâce à cette fonction, le programme peut continuer à fonctionner normalement tout en surveillant le temps.

Exemple Professionnel d’Anti-Rebond avec millis()

Voici un exemple fiable et optimisé :

const int bouton = 2;

const int led = 13;

bool etatLed = false;

bool dernierEtatBouton = HIGH;

unsigned long dernierTemps = 0;

const int delai = 50;

void setup() {

pinMode(bouton, INPUT_PULLUP);

pinMode(led, OUTPUT);

}

void loop() {

bool lecture = digitalRead(bouton);

if (lecture != dernierEtatBouton) {

dernierTemps = millis();

}

if ((millis() - dernierTemps) > delai) {

if (lecture == LOW) {

etatLed = !etatLed;

digitalWrite(led, etatLed);

while(digitalRead(bouton)==LOW);

}

}

dernierEtatBouton = lecture;

}

Ce programme attend que le signal reste stable pendant 50 millisecondes avant de considérer que le bouton a réellement été pressé.

Les Avantages de la Technique Anti-Rebond

Utiliser l’anti-rebond dans un projet Arduino présente plusieurs avantages :

Meilleure Fiabilité

Le programme réagit uniquement aux vrais appuis.

Expérience Utilisateur Améliorée

Les commandes deviennent fluides et précises.

Programmation Plus Professionnelle

Les projets ressemblent davantage à des systèmes électroniques réels.

Compatibilité avec les Robots et les Jeux

Les robots, les jeux éducatifs et les interfaces deviennent plus stables.

Comment Enseigner le Bouton Poussoir aux Enfants ?

Le bouton poussoir est un excellent composant pour initier les enfants à la programmation et à l’électronique.

Pour rendre l’apprentissage amusant :

• Utiliser des LEDs colorées
• Ajouter un buzzer sonore
• Créer un mini jeu de réflexe
• Construire un feu de circulation
• Réaliser un robot interactif

Une bonne méthode consiste à comparer le rebond du bouton à une balle qui rebondit sur le sol.

Même si on lance la balle une seule fois, elle touche le sol plusieurs fois avant de s’arrêter.

Le bouton fonctionne exactement de la même manière.

Cette comparaison aide énormément les enfants à comprendre le concept.

Les Erreurs Fréquentes des Débutants

Lorsqu’ils commencent avec Arduino, de nombreux élèves commettent les mêmes erreurs :

Utiliser delay() Partout

Cela ralentit les projets et bloque le programme.

Oublier INPUT_PULLUP

Sans résistance pull-up, le signal peut devenir instable.

Lire le Bouton Trop Rapidement

Arduino lit les entrées très vite, ce qui amplifie le problème du rebond.

Ne Pas Tester le Programme

Il est important de tester plusieurs fois le comportement du bouton.

Applications Réelles du Bouton Poussoir

Le bouton poussoir est utilisé dans de nombreux domaines technologiques.

Domotique

Contrôle des lumières et systèmes intelligents.

Industrie

Machines automatisées et panneaux de commande.

Robotique

Commandes de démarrage et changement de mode.

Jeux Vidéo

Bornes d’arcade et manettes.

Éducation STEM

Apprentissage de la logique et de la programmation.

Grâce à sa simplicité, il reste l’un des composants les plus importants dans l’apprentissage de l’électronique.

Conclusion

Le bouton poussoir récalcitrant est un problème classique dans les projets Arduino et électroniques. Derrière ce comportement étrange se cache un phénomène naturel appelé le rebond du bouton.

Comprendre ce phénomène permet de créer des projets plus fiables, plus professionnels et plus agréables à utiliser.

La technique de l’anti-rebond avec millis() constitue aujourd’hui l’une des meilleures solutions pour gérer correctement les boutons poussoirs sans bloquer le programme.

Que ce soit pour l’apprentissage des enfants,
